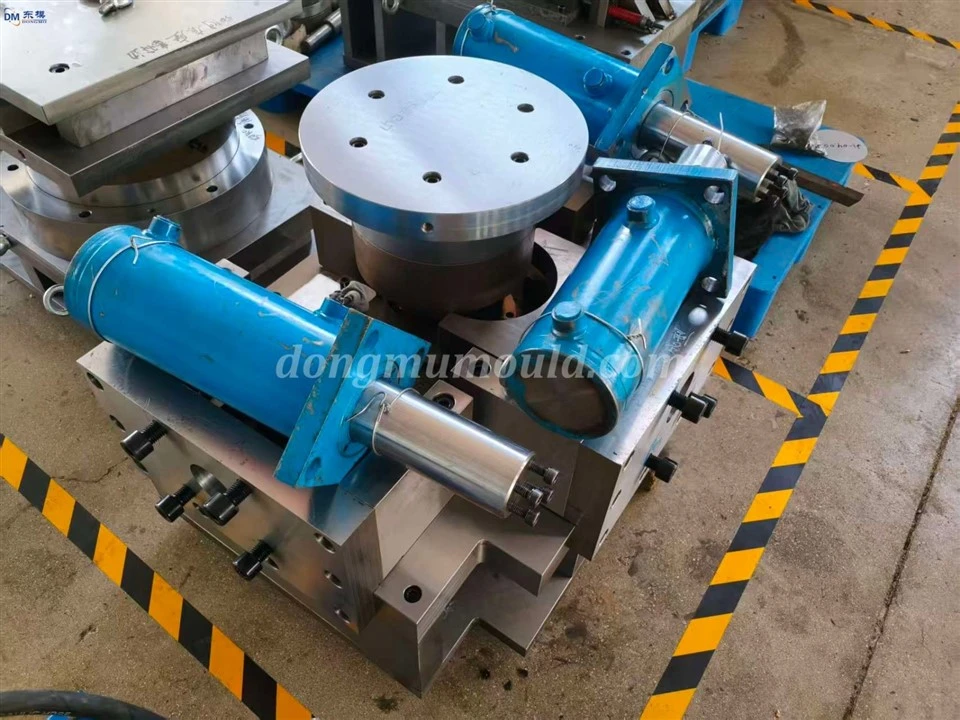

Kohandatud auto kere metallosade stantsimismasin stantsimisvorm

I. Keerulise kõvera pinnaga stantsimisstantside vormimisprotsessi tunnused

Keeruliste kumera pinnaga stantsitud osade kumerus ja seina paksuse hälbed on suured või väiksemad kui 0,1 mm. Vormimisprotsessi ajal tekib kergesti stressikontsentratsioon, mis põhjustab defekte, nagu kortsud, praod ja tagasitõmbumine. Vormimisprotsess sõltub materjali plastilisest deformatsioonist ja seda mõjutavad oluliselt materjali omadused, stantsi struktuur ja protsessi parameetrid. Vormitud osade kvaliteedi tagamiseks on vajalik protsessi täpne projekteerimine ja parameetrite juhtimine.

II. Kompleksse kumera pinna stantsimise vormimisprotsessi optimeerimisstrateegiad

1. Täpne stantsikonstruktsiooni disain: Lõplike elementide analüüsi (FEA) kasutatakse tembeldamisprotsessi simuleerimiseks, analüüsides stantsi erinevate osade pinget ja deformatsiooni, et ennustada defekte, nagu kortsud ja praod. Keeruliste kõverate pindade jaoks on kavandatud 2-4 vormimisetappi, kusjuures iga etapi deformatsioon on kontrollitud 60–80% ulatuses materjali voolavuspiirist. Deformatsiooni mõistlik jaotumine vähendab iga vormimisetapi raskust, tagades, et iga vormimisetapp jääb materjali tolerantsivahemikku. 1. Optimeerige vormiõõnsuse pinna üleminekut kaareraadiusega 0,3-0,8 mm, et vähendada pingekontsentratsiooni; lisada õhutussooned laiusega 1-1,5mm ja sügavusega 0,2-0,3mm, et vältida õhumullide ja süvendite tekkimist vormimise ajal.

2. Valige sobivad protsessiparameetrid: kohandage protsessi parameetreid katsete ja simulatsioonide abil, mis põhinevad materjali omadustel (nt ülitugev teras, alumiiniumsulam). Kontrollige vormimiskiirust 15-30 korda minutis, et tasakaalustada tootmise efektiivsust ja vormimise stabiilsust; seadke stantsimisrõhk vastavalt materjali paksusele ja tõmbetugevusele, veaga mitte üle ±5%. Täpne stantsimisrõhu juhtimine võib vähendada materjali tagasitõmbumist, kusjuures tagasitõmbamisviga kontrollitakse ±0,03 mm piires; Ebaühtlase deformatsiooni vältimiseks reguleerige vormi sulgemiskõrgust vastavalt detailide moodustamise nõuetele, hälbega 0,1 mm või sellega võrdne.

3. Optimeerige määrdesüsteem: kasutage spetsiaalset määrdeainet keeruka kõverpinna stantsimiseks, eelistades keskkonnasõbralikke veepõhiseid-määrdeaineid (õlisisaldus kuni 5%) või tahkeid määrdeaineid (grafiit, PTFE), et tagada määrimise tõhusus.

4. Kasutatakse automatiseeritud pihustusmeetodit, mille kattekiht kantakse ühtlaselt vormiõõnde ja materjali pinnale, saavutades katte paksuse 0,01–0,02 mm. Pideva stantsimise ajal lisatakse määrdeainet iga 40–60 tüki järel, et vähendada hõõrdetakistust, minimeerida hallituse kulumist ja tagada tembeldatud osade pinna karedus Ra 0,8 μm või sellega võrdne, ilma kriimustuste ja täkkedeta.

5. Kasutatakse täiustatud materjale ja kuumtöötlemisprotsesse. Vormistantsid ja stantsid ning õõnsused on valmistatud H13 või SKD11 ülitugevast legeerterasest, mida töödeldakse vaakumkarastusega ja sügavkülmtöötlusega. Karastustemperatuur on 1050-1080 kraadi, hoitakse 2–3 tundi ja karastatakse 200–220 kraadi juures, saavutades kõvaduse HRC58-62. See suurendab vormi kulumiskindlust ja tugevust, tagades tööea, mis on pikem kui 500 000 tsüklit või sellega võrdne. Vormi peamised pinget kandvad osad on töödeldud ioonnitriidi või TiN-kattega, mille nitridkihi paksus on 0,15–0,3 mm ja katte paksus 0,005–0,01 mm, mis vähendab vormi kulumist ja deformatsiooni ning säilitab stabiilse vormimistäpsuse.
